Подготовка и электронное издание комплектов Госгеолкарт 200/2

В 2011 году специалистами Московского филиала ВСЕГЕИ была предложена новая технология издания геологических карт – электронное или цифровое издание. Внедрение этой технологии позволило к настоящему времени подготовить к изданию почти 250 комплектов Госгеолкарт-200/2. Все подготовленные комплекты доступны для просмотра и скачивания на этом сайте. Подробнее...


Проведение региональных геолого-съемочных работ

Создание комплектов государственной геологической карты м-ба 1:1000000 и 1:200000 нового поколения и выявление объектов, перспективных на выявление минерального сырья в промышленных кондициях.

В 2017-2018 гг. завершены проекты по созданию комплектов госгеолкарты для следующей номенклатуры листов:

  • ГГК-1000/3:
    • R-50 (Саскылах);
    • R-53 (Нижнеянск).
  • ГГК-200/2:
    • R-54-XXIX, XXX (Перевалочная база Дальстроя);
    • N-37-XVII (Спасск-Рязанский); N-37-XVI (Рязань); N-37-XXII (Скопин);
    • R-54-XXIII, XXIV (Берелехская площадь) Подробнее...

      В результате литогеохимического опробования масштабов 1:100 000 и 1:25 000 на участках: Порфировый, Болдымба, Тастах-Тундра, Джягдаках, Миопчан, Кюргелях, Хангас-Тумус, были выявлены новые аномальные первичные ореолы рассеяния золота c содержаниями золота 0,01-0,093 г/т с максимумами до 0,1-2,1 г/т, и вторичные ореолы с содержаниями золота 0,0022-0,077 г/т с максимумами до 1,95 г/т. По геохимической аномалии золота и серебра III-3-49 в истоках р. Хачимар прогнозные ресурсы категории Р3 составляют: золота 240 т, серебра – 28 т.


В структуре действующих проектов ФГБУ «ВСЕГЕИ» выполняются работы по листам:

  • ГГК-1000/3:
    • R-54 (Депутатский),Q-50 (Марха), R-55 (Чокурдах),R-50 (Саскылах);
  • ГГК-200/2:
    • R-53-XXIX, XXX (Улахан-Сала) Подробнее...

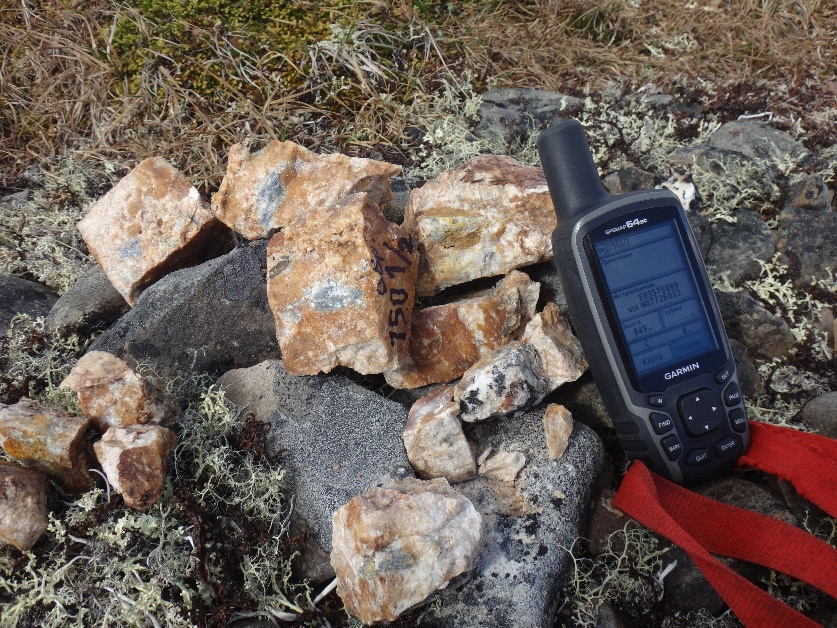

      В процессе полевых работ на участке Муостах-Юриете была выявлена новая кварцево-жильная зона дробления с сульфидной минерализацией (с вкрапленностью арсенопирита до 1%) мощностью 1-10м с. Зона прослежена по простиранию на 340м и опробована.

      На участке Таланнах были выявлены новые минерализованные зоны дробления вдоль даек диоритовых порфиритов, что значительно расширило перспективы участка на выявление новых рудных тел.

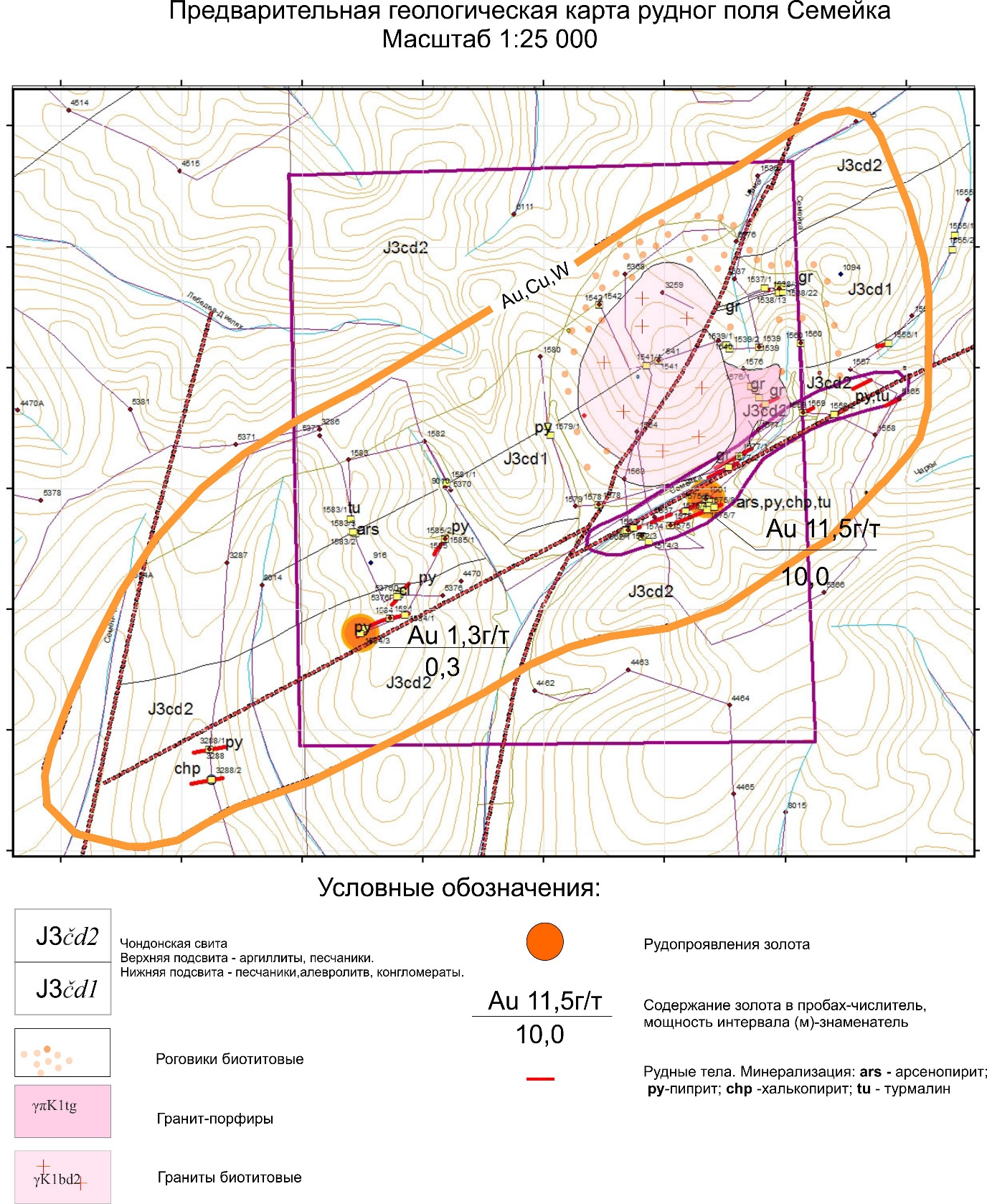

      На участке «Семейка» были обнаружены, опробованы и прослежены новые рудные тела на 1,5км по простиранию при ширине выхода на поверхность в 400-500м. Оруденение охватывает эндоконтактовую и экзоконтактовую зоны массива Семейка. Объект имеет большой потенциал на обнаружение золоторудных тел и представляется перспективным для дальнейших исследований.

      Свернуть...
      , N-37-XXI (Узловая).

В ближайшей перспективе – проведение работ по созданию ГГК-200/2 листа О-53-V-Сордонгнох (Юдомская площадь).


Информационное и технологическое обеспечение анализа качества геофизических данных и составления геофизических карт

За последние годы выполнены работы по:

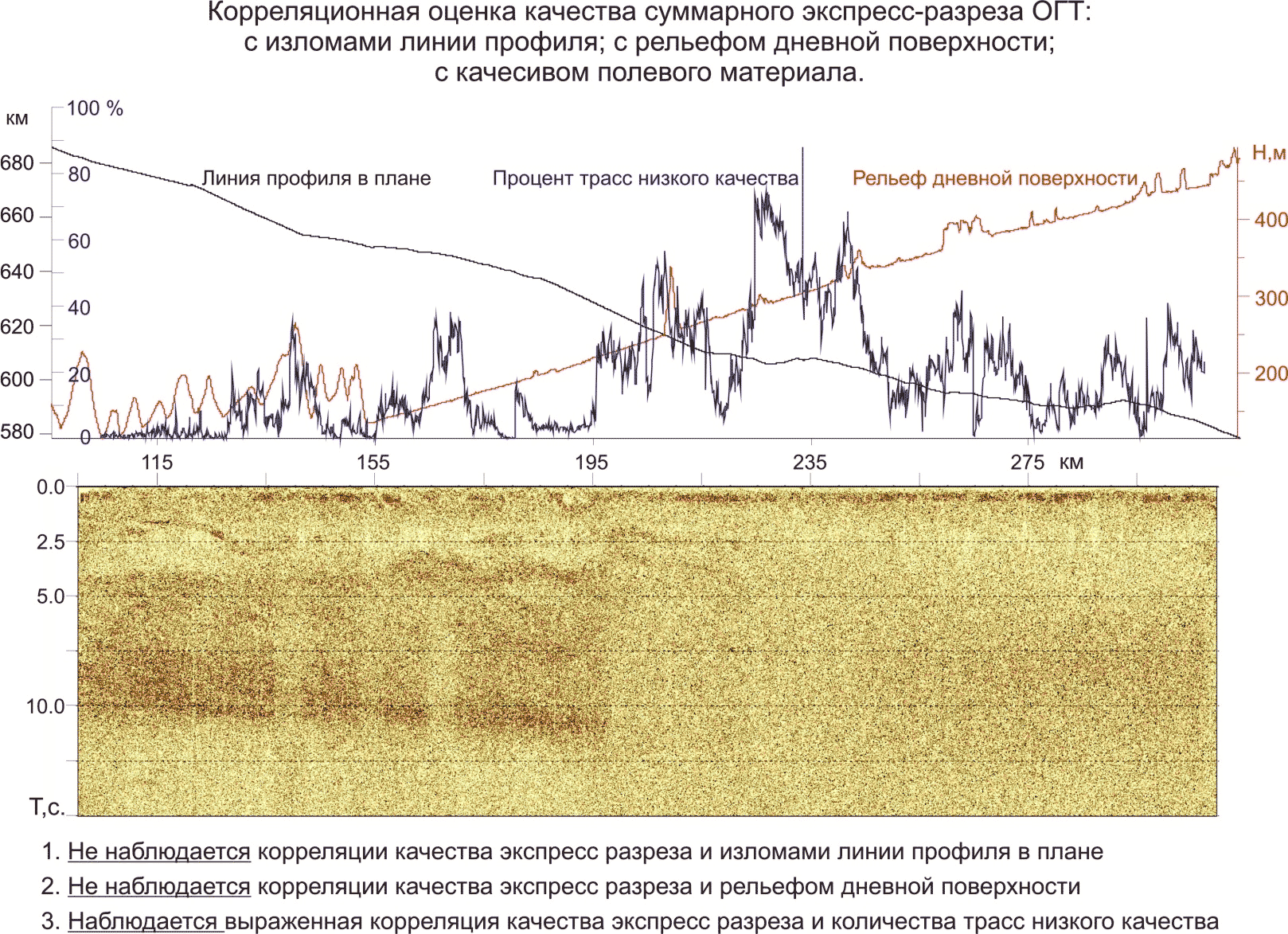

  • контролю качества первичных геофизических данных (сейсмических, гравиметрических, аэромагниторазведочных, глубинных электроразведочных методов (МТЗ, ЗС, ЧЗ, ВЭЗ, ДЭЗ));

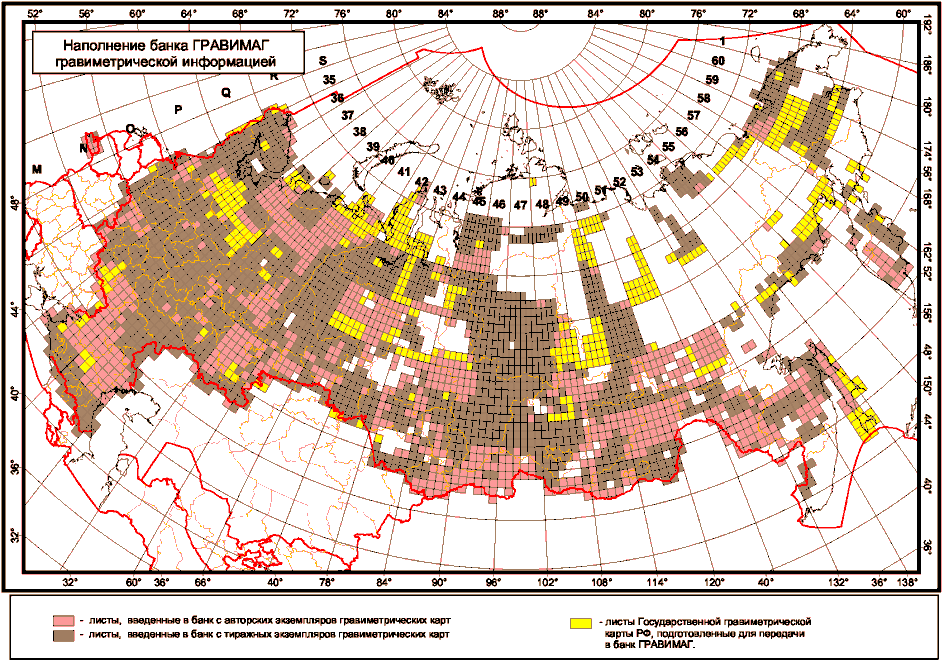

  • формированию специализированных банков и баз данных;

  • составлению авторских оригиналов и подготовке к изданию:

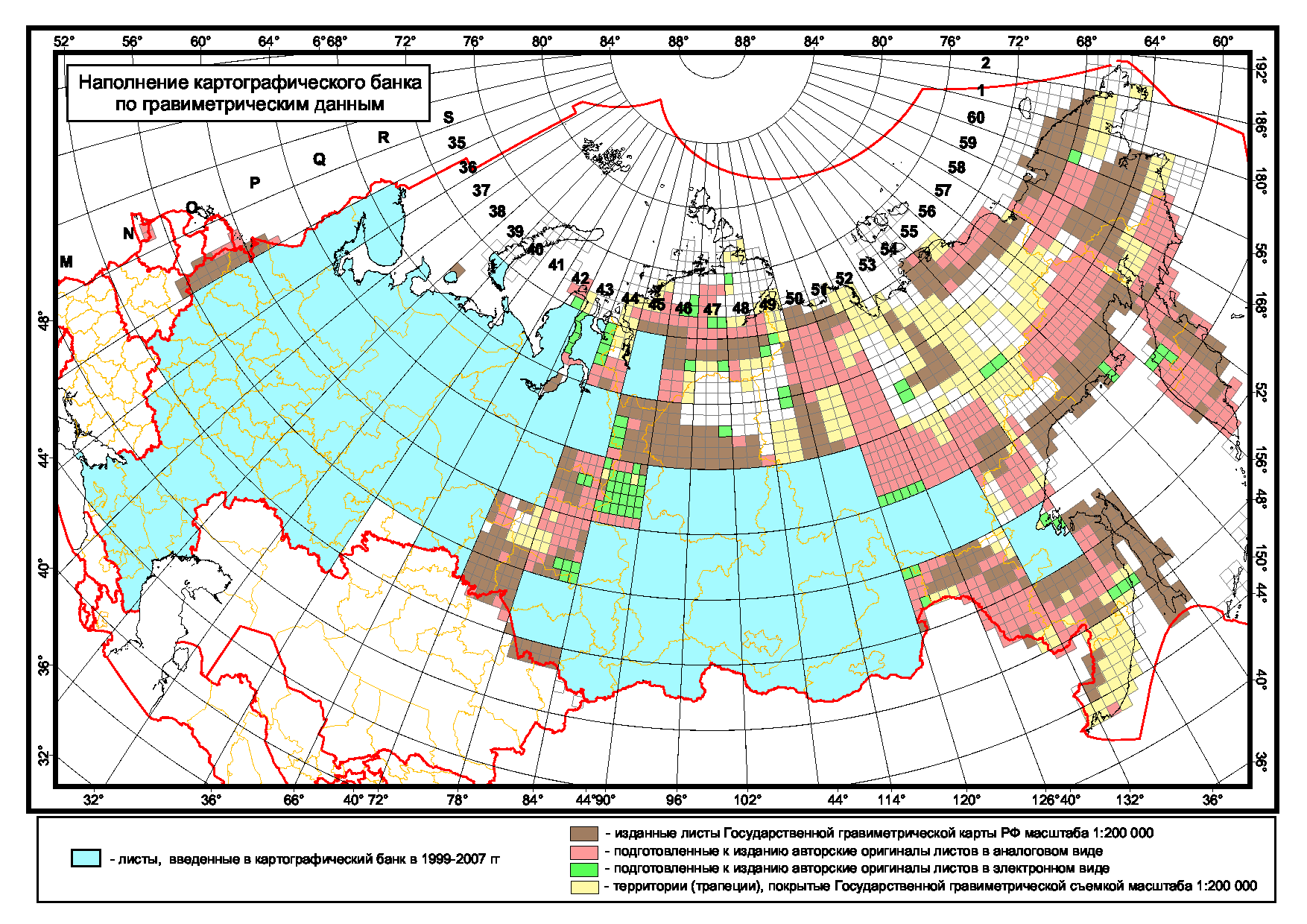

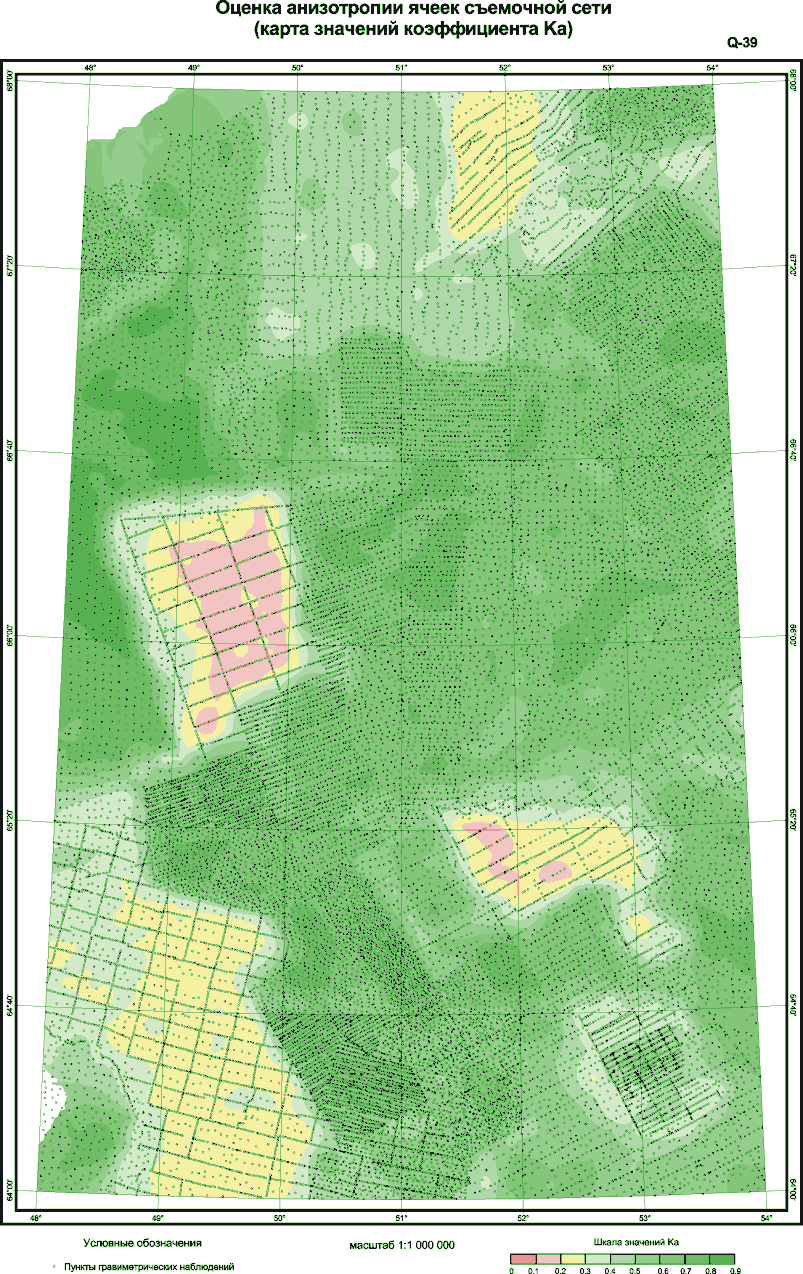

    • листов государственной гравиметрической карты Российской Федерации масштаба 1:200 000 (Листы Q-50-I¸XXXVI; Q-51-I¸XXXVI);

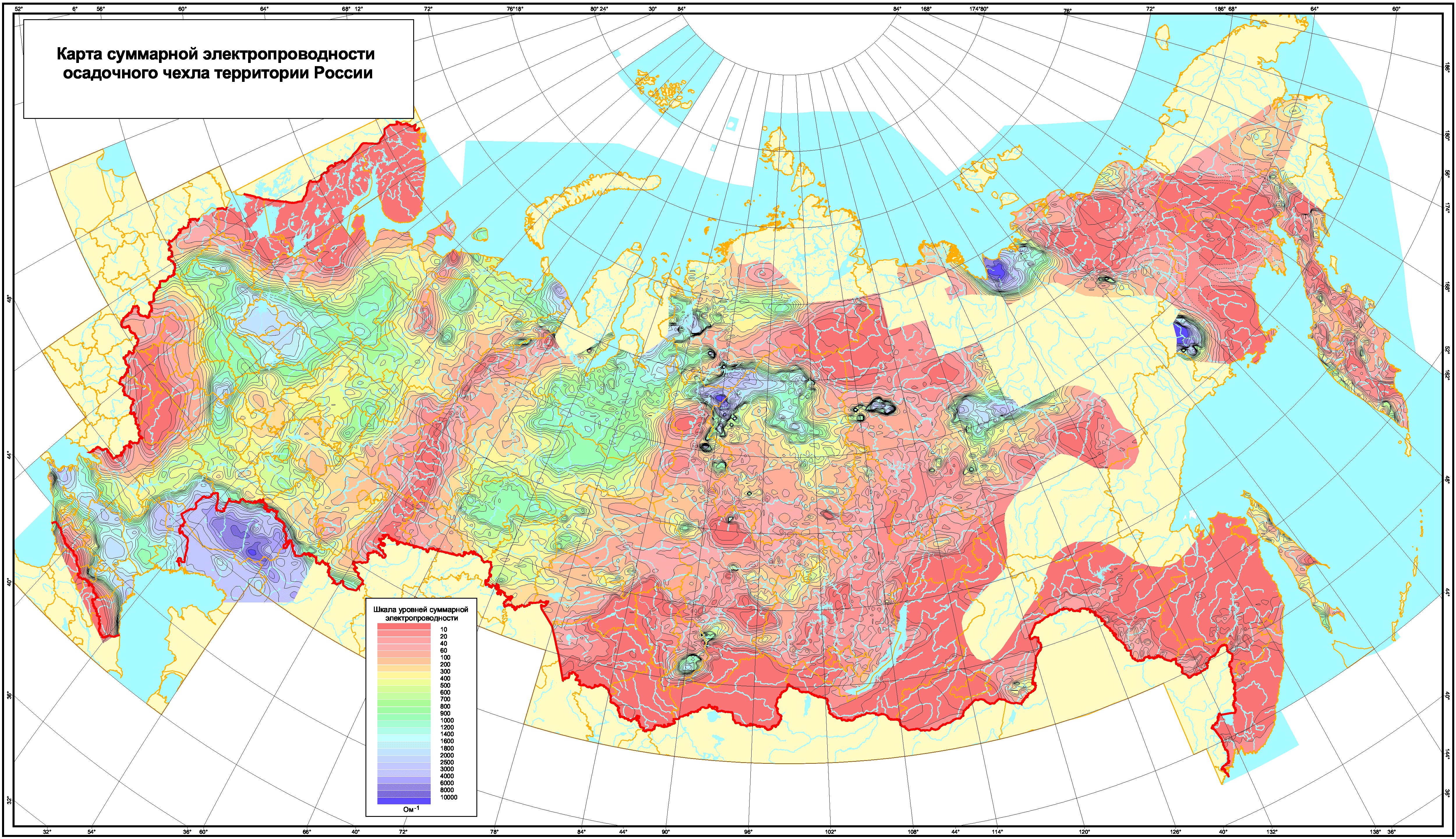

    • специализированных геофизических карт
  • анализу актуальности геофизической изученности и пр.


Комплексные геофизические исследования, направленные на решение задач изучения глубинного строения земной коры и прикладных задач, связанных с поисками полезных ископаемых

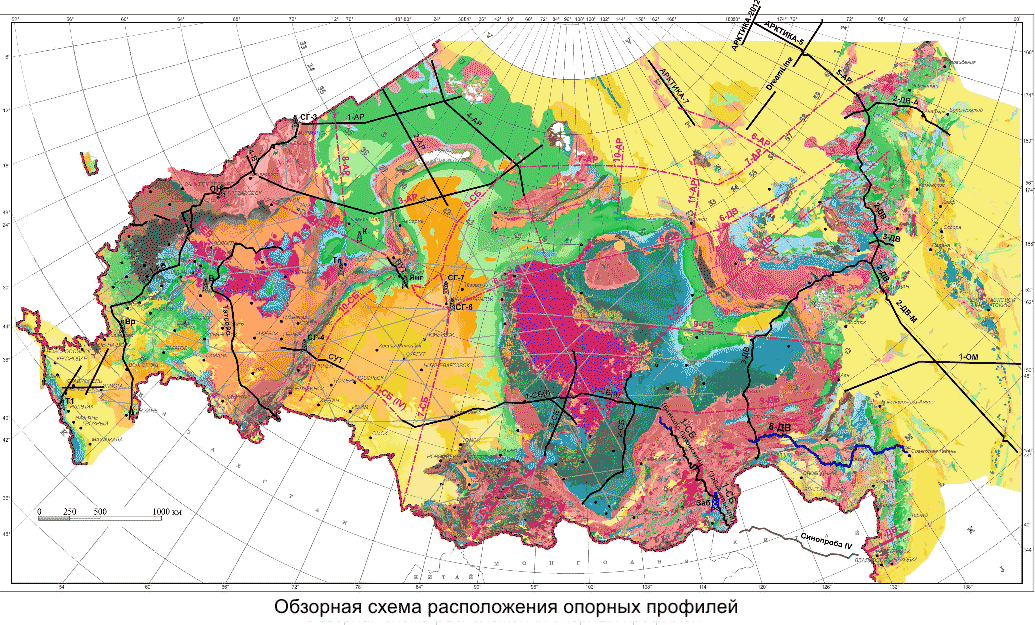

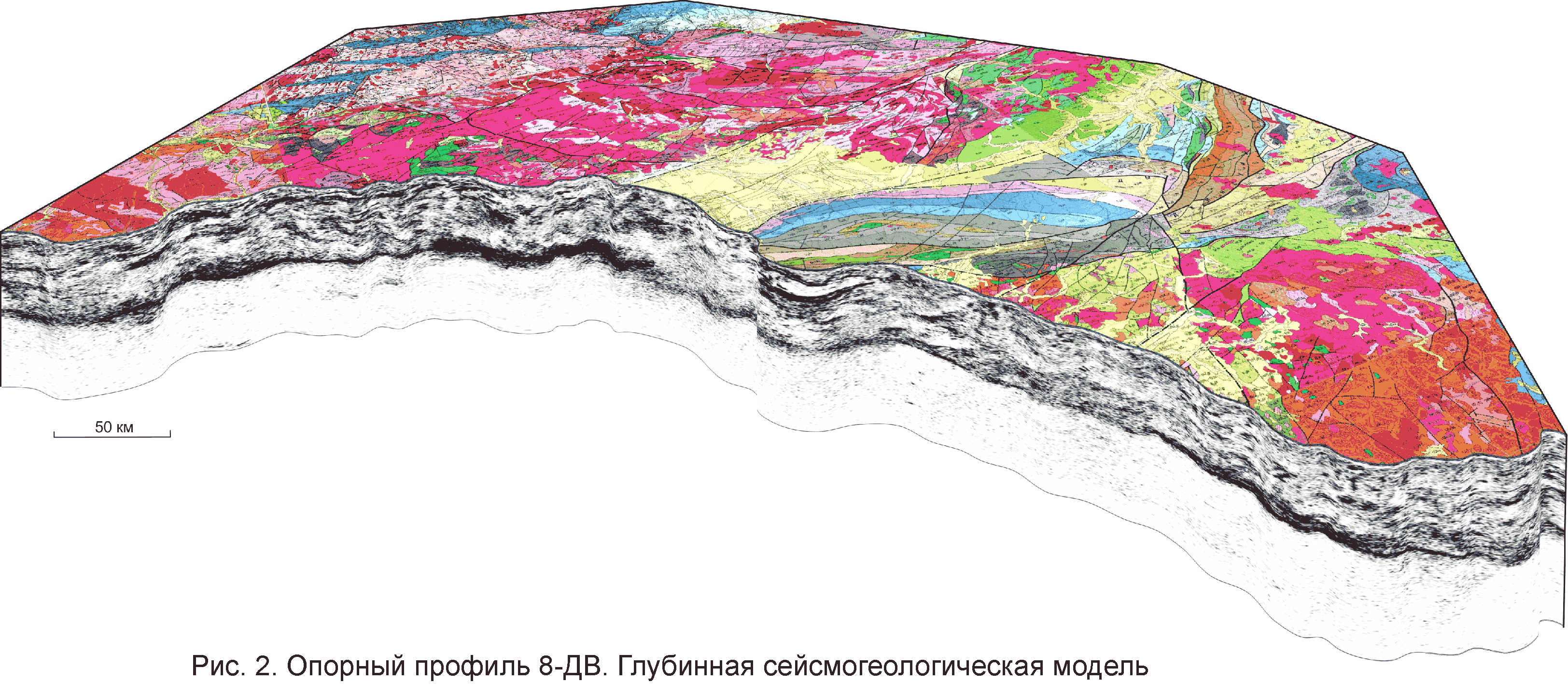

Современные глубинные сейсмические исследования методом отраженных волн (МОВ ОГТ) в рамках создания государственной сети опорных геофизических профилей (рис1). Построение глубинных сейсмогеологических моделей (рис.2).


Унифицированная технология проектирования, построения и мониторинга внемасштабных серийных легенд для создания полимасштабной модели геологического строения территории

Разработана технология интерактивного формирования и ведения серийных легенд, выполнены и продолжаются работы по актуализации ряда серийных легенд на территории СЗФО, УФО, ДВФО и др. Подробнее...


Актуализация технологии автоматизированного построения полимасштабных легенд серий, стратиграфических схем осуществляется в двух направлениях:

  1. Совместно с коллективом ПТО ЦИТ РГМ ФБГУ «ВСГЕИ» ведется разработка технологии автоматизированного построения (ПТК «Легенда») легенд серий и стратиграфических схем, которая позволит оперировать материалами легенд серий как единым массивом данных;
  2. Актуализация и адаптация авторских вариантов к ПТК «Легенда» легенд серий.

Как единая среда Комплекс «Легенда» и легенды серий в явном виде размещены на Сайте ВСЕГЕИ, который периодически совершенствуется.

Разработка программно-технологических механизмов комплекса «Легенда» практически была начата на рубеже XXI века (ПТК ГеТеРа). Комплекс разрабатывался в студии объектно-ориентированного программирования Delphi и СУБД Paradox.

В 2010 году начался новый этап разработки технологии «Легенда» на более совершенной программно-технологической основе – студии объектно-ориентированного программирования MS Visual Studio (версии 2008, 2010, 2012, 2015) и широко принятом в мире ГИС-сервером Mapserver (версии от 4.5 до 6.2). Выбор в качестве базовой операционной платформы DOTNET Framework (версии 3.5, 4.0, 4.5 и 4.6) предопределил полную взаимозаменяемость разрабатываемых с 2010 года программно-технологических компонентов как при переходе на новые версии студии, так и при переходе на новые версии Windows (XP, 7 и др.). Другими словами, выбор логической платформы DOTNET и логического языка программирования C# обеспечил надежность функционирования модулей ПТК во всех предыдущих и ожидаемых версиях системного программного обеспечения.

В качестве СУБД был выбран широко используемый в мире SQL-сервер Firebird, который подтвердил надежность работы в составе комплекса, высокие возможности адаптации (например, организация эффективной актуализации механизмов БД при территориально удаленной работе коллективов в Москве и Санкт-Петербурге). Аналогичные качества надежности и адаптации проявил в использовании ГИС-сервер Mapserver.

Базовыми решениями разработки стали выбор и применение во всех программно-технологических компонентах принципов объектно-ориентированного подхода, реализация БД комплекса в объектной модели (построение реальной системы управления объектно-ориентированной БД) – все это позволило, например, наращивать функционал комплекса без переделки уже работающих механизмов и без реорганизации БД (включающей таблицы описаний шкал разного статуса, картируемых подразделений, макетов легенд и схем корреляции разных возрастных диапазонов). За это время несколько раз менялись версии операционной системы Win98→Win2000→Win XP→Win7→Win10, при этом ни разу не наблюдался сбой ни в функционале ПТК «Легенда» ни самой БД включающей многочисленные и специфичные элементы оформления легенд серий.

Еще одним базовым решением является принцип лицензионной чистоты комплекса – на студию программирования у ВСЕГЕИ есть лицензия, а все остальные программные системы принципиально бесплатны. Комплекс для установки пользователям полностью бесплатен и лицензионно чист.

За период с 2010 года в полнофункциональном режиме реализованы все базовые модули комплекса (администратор, адресная книга пользователей, лексический блок словарей и терминов, табличный блок фактографических данных, макетный блок реального автоматизированного построения макетов и корреляционных схем в полноценном векторном формате, блок конвертирования и привязки картографических данных, мощный блок интегрированного поиска и т.п.). Все блоки отлажены и апробированы при актуализации Центрально-Европейской СЛ.

Построен достаточно комфортный и удобный пользовательский интерфейс полностью в базисе терминов и понятий предметной области (без технических диалогов и сообщений). Разработаны десятки объектных структур и сотни объектных методов.

В 2014 году в результате выполнения наработок по применению веб-технологий был организован, опубликован в Интернете и продемонстрирован в Роснедра сайт СЛ с возможностью интерактивной работы с реальными макетами шкал и легенд – такой результат достигнут впервые в отрасли и, видимо, в мировой практике. Разработанный универсальный сервер приложений обслуживает и сайт и локальные приложения комплекса СЛ – такой результат также является инновационным.

Продолжение работ, начиная с 2016 года, позволили вывести реализацию технологии «Легенда» на качественно новый уровень программно-технологического решения — в полном соответствии с принципом импортозамещения, который является государственно приоритетным на пути дальнейшего развития и совершенствования отечественной программно-технологической индустрии.

Параллельно с разработкой ПТК «Легенда» в среде нового комплекса начиная с 2010 года были построены средствами ПТК «Легенда» авторские макеты на основе действующих легенд серий Госгеолкарты-1000 (НРС с 2005-2010 гг): Восточно-Европейской платформы, Уральской складчатой области и Баренцево-Карского континентального шельфа по семи «возрастным срезам»: архей―ранний протерозой, рифей―средний кембрий, поздний кембрий-карбон, пермь―триас; юра―мел, палеоген-неоген (миоцен), плиоцен―квартер. Разработана и создана структурированная БД картографируемых подразделений на основе двадцати легенд серий утвержденных НРС в 1998-2010 г.г. (Северо-Карско-Баренцевоморской, Южно-Карской, Центрально-Европейской ГК-1000 и входящих в нее Ильменской, Воронежской, Московской, Средневолжской, Нижневолжской, Донецкой ГК-200; Мезенской ГК-1000 и входящих в нее Мезенской, Тиманской, Печорской ГК-200; Уральской ГК-1000 и входящих в нее Полярно-Уральской, Северо-Уральской, Пермской, Средне-Уральской, Южно-Уральской, Зауральской ГК-200).

В период с 2012 по 2014 проведена актуализация Центрально-Европейской СЛ-1000/3 для 18-ти возрастных диапазонов от архея до квартера (утверждено НРС 2014). Все легенды и схемы корреляции построены также в ПТК «Легенда». Материалы актуализированной версии Центрально-Европейской СЛ-1000/3 пополнили сайт в 2015 г., а в 2017 г. были включены фрагменты Учуро-Майской СЛ-200.

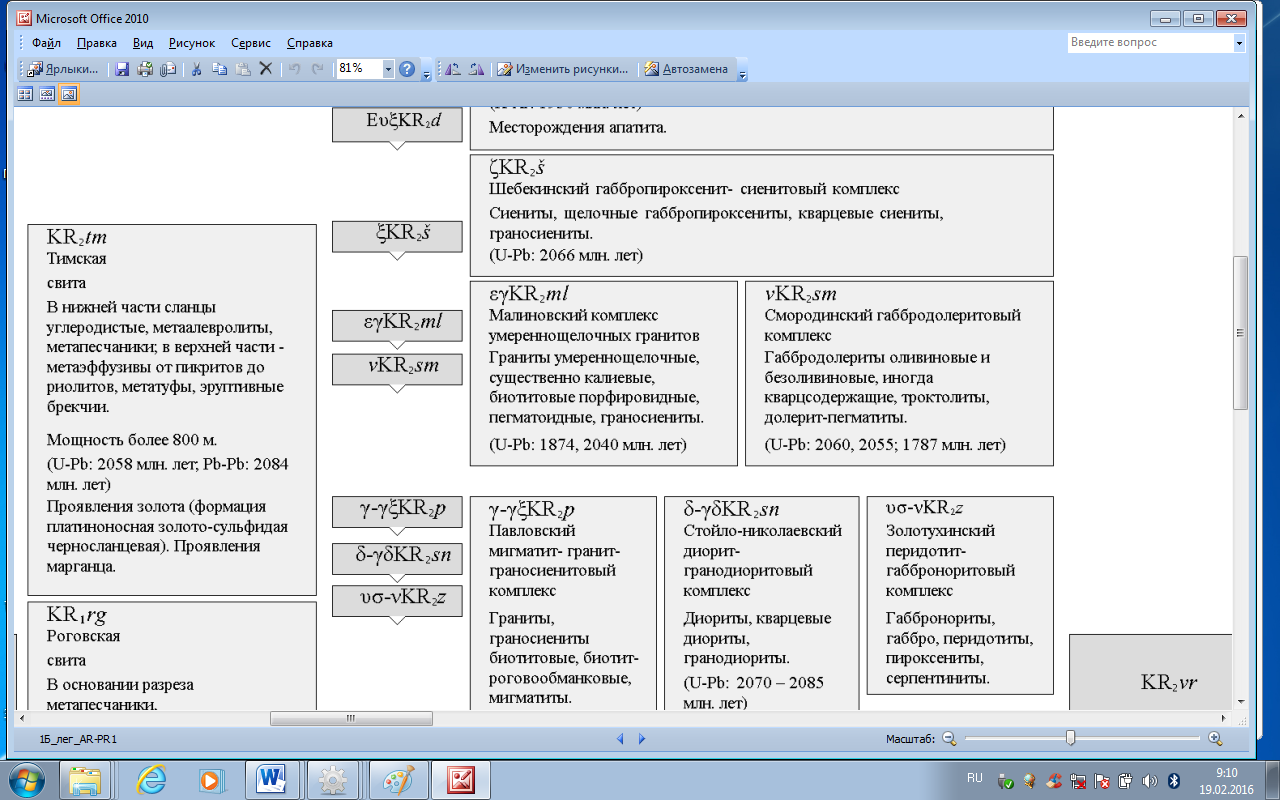

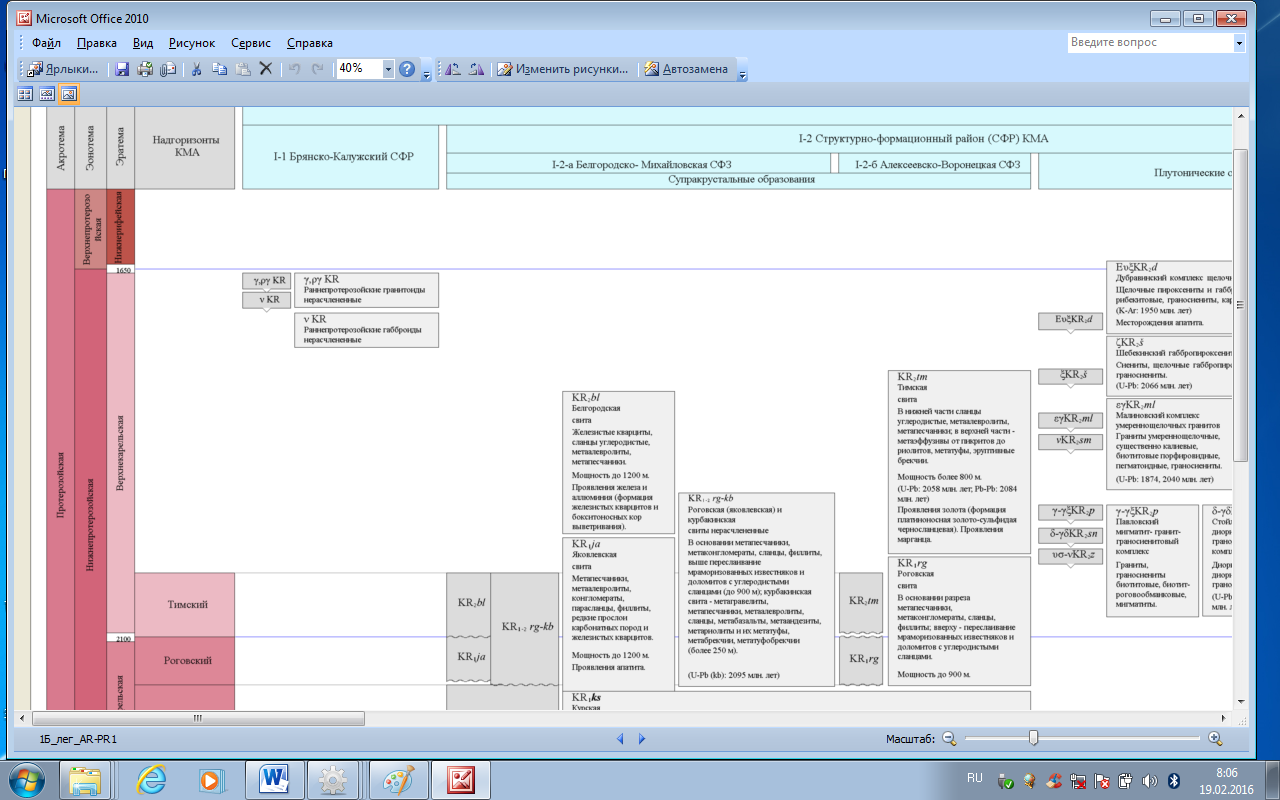

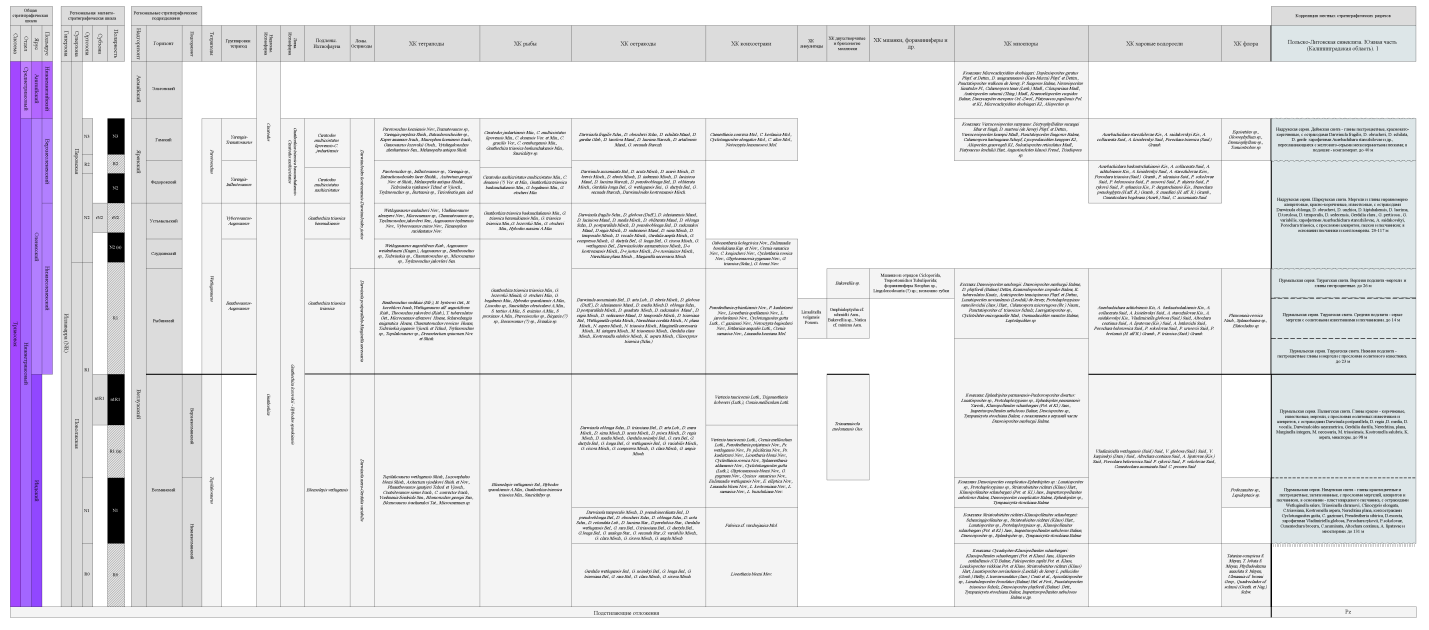

В целом Комплекс предназначен для ведения БД различного предметного содержания, построения унифицированных схем корреляции (Рис. 1), зональных легенд независимо от их масштаба (Рис. 2, 3).

ПТК «Легенда» разработан на основе технологии DOTNET, в 2013 году приобрел официальный статус (№ 2013614453 от 13 мая 2013 года). Такая технология при разработке комплекса обеспечила: независимость работы от специфики операционной среды; проведение построения и отладки приложения под управлением логической операционной системы FRAMEWORK; запуск приложения осуществляется в операционной среде, установленной на компьютере пользователя, начиная с версии Win98 до Win10. Детально принципы построения Комплекса и реализация легенд серий изложены в статьях журналов «Разведка и охрана недр» №2, 2016, с 61-70, «Отечественная геология» №6, 2015, с 14-25.

Свернуть...

Интерактивная карта техногенных образований РФ

Создана и продолжает актуализироваться интерактивная карта техногенных образований основных видов твердых полезных ископаемых, отражающих состояние геологической изученности и оценки техногенных объектов возможности их промышленного использования. Подробнее...


Совершенствование программно-технологического обеспечения региональных геолого-геофизических и геолого-съемочных работ.

  • Разработана геоинформационная система ПАРК, предназначенная для компьютерного сопровождения и комплексной интерпретации разнотипных данных при прогнозно-минерагенических исследованиях

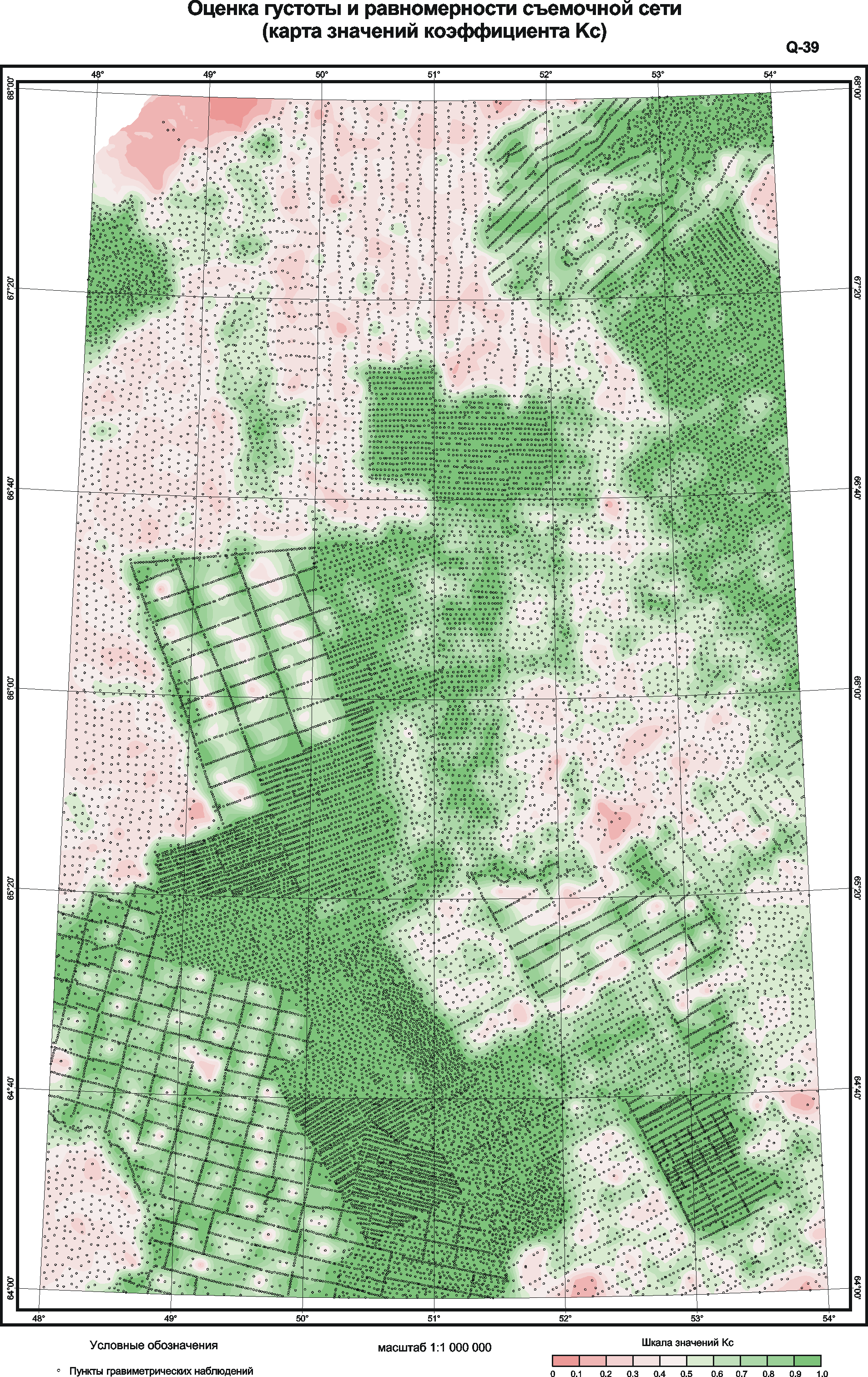

  • Разработана технология автоматизированного контроля качества геофизических данных:
  • Разработано программно-технологическое обсечение (БАЗРГФ) анализа состояния МСБ и автоматизированного картографического представления его (анализа) результатов.
